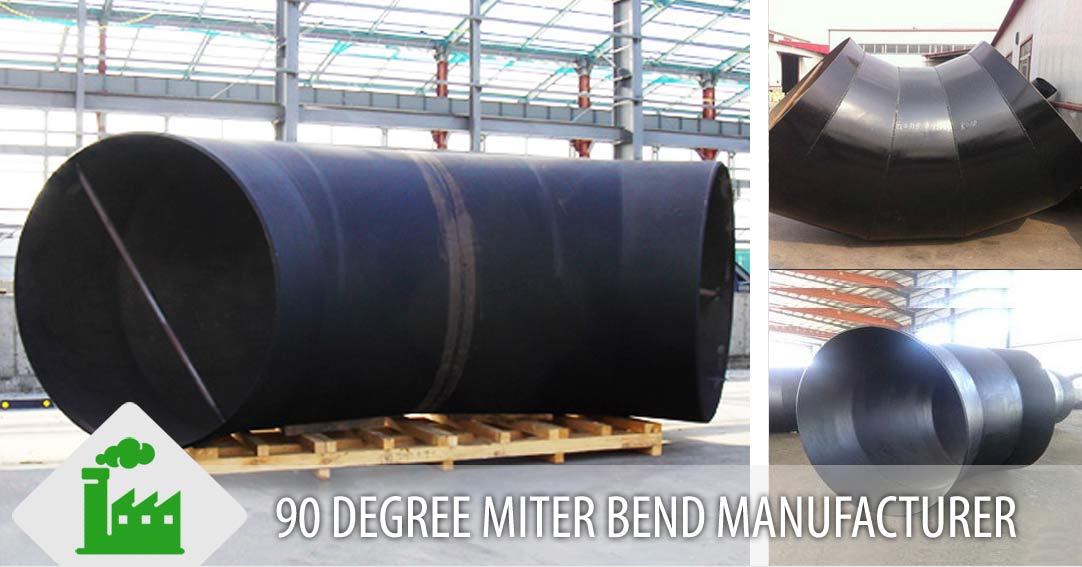

90度人字弯制造商

印度90度弯管出口商

检查90度弯管公式和印度价目表，1.5D, ASME B16.9, API 5L Gr. B, BW, 90英寸，ASME B16.9/ AWWA C208

人字弯，90D, 1.5D, API 5L Gr. B。
名称:90D人字弯1.5D。
大小:90”。
半径:1.5 d。
厚度:18.00毫米。
结束:BW。
材料:API 5L Gr. B。
类型:焊接。
标准:ASME B16.9/AWWA C208。

美国自来水厂协会(AWWA推荐:

22.5< ~≤45，使用3片
45 <到≤67.5，使用4件
67.5 <至≤90，使用5件

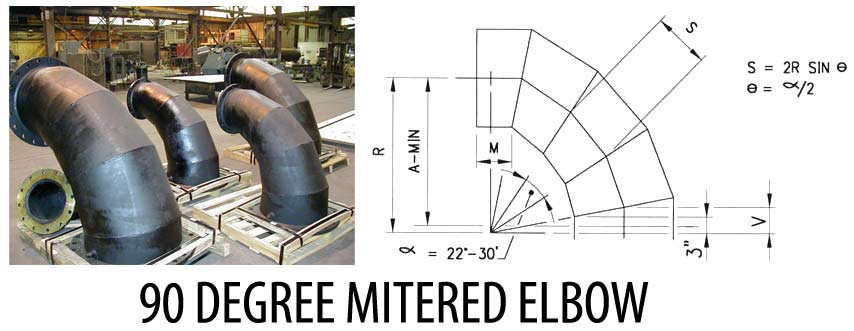

90°斜切弯等效长度

弯曲	钢 E = 0.05 mm	螺旋焊钢 E = 0.1 mm
螺纹弯头
90°弯曲，r/d=1	30.	26
焊接弯头
90°弯，急弯	55	49
90°弯曲，r/d=1	19	16
90°弯曲，r/d=1.5	13	12
90°弯曲，r/d=2	11	10

90度人字弯的类型

90度人字弯	斜接90度圆弯
3件90度人字弯	人字90度关节弯曲
斜接90管弯	斜接90度减速弯
人字排气管弯头	斜切90度弯
90度圆管道人字弯	ASME B31.3斜接90度弯头
90度直角人字弯	90度长半径人字弯

对接焊接90度人字弯管制造商，ASME B16.9 90°人字弯管，ANSI B16.9对接90°人字弯管供应商，90°不锈钢人字弯管库存商，90°人字弯管制造商在印度。

90度斜弯重量

权重= 2*R*n*tan(alfa/(2*n))*W，其中

R =末端弯曲半径
N =斜接接头个数
阿尔法=弯曲角度(总)
W =管道单位重量(kg/m或lb/ft)

步骤计算90度斜冠弯曲重量

• 计算弯道的总长度使用公式，l=r x theta，其中r=弯道中心线的半径，theta =弯道角度，以弧度为单位。
• 管道单位重量/米可从管道制造商或有关规范用于制造弯管的管片的材料和制造工艺的规范和标准中获得。例如:如果管件等级是API 5L，那么单位重量每米参考API 5L，或者可以参考ASTM管道的ASTM A53代码等等。
• 然后将步骤2中计算的单位重量/米乘以步骤1中计算的管片长度。

90度斜折公式

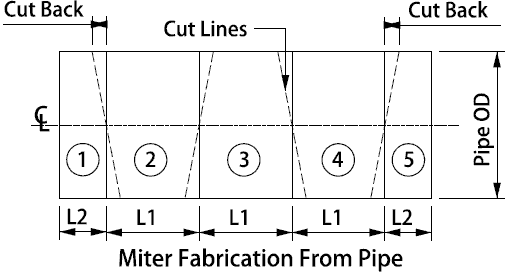

在上图中，虚线显示了管道应该切割的地方。每个虚线切割线有一个垂直参考线标记以下距离管端。

• L2:第一个和最后一个参考线到管道两端的距离。
• L1:参考线之间的距离。
• 切回:切线与管道顶部和底部基准线的偏移距离。

给出了一个公式，使90度斜接弯曲的10“大小弯曲中心半径相同的标准弯曲，即381毫米。

输入值:

• D = 90mm:要求的弯曲度
• N = 4:切割次数
• E = 381 mm:标准弯曲半径
• POD = 273 mm:管道外径

90度斜折尺寸

四焊缝90°长半径人字弯

笔名。 DIA	一分钟。	R 半径	年代 英寸	米
30.	42 w”	45”	17 p "
32	44 s”	48”	18岁”
34	47 r”	五一”	19 f”
36	49 f”	54”	21 w”
38	52我”	57”	22 r”
40	55 w”	60”	23我”
42	57 s”	63”	24 p "	8 r”
44	60 r”	66”	25 s”
46	62 f”	69”	27日”
48	65我”	72”	28我”	9 p "
50	68 w”	75”	29 r”
52	70年代”	78”	30我”
54	73 r”	81”	31 p "	10 f”
56	75 f”	84”	32 f”
58	78我”	87”	34“
60	81 w”	90”	35 w”
62	83年代”	93”	36 y”
64	86 y”	96”	37我”
66	88 f”	99”	38 p "
68	91我”	102”	39 f”
70	94 w”	105”	41”
72	96年代”	108”	42 r”
78	104我”	117”	45 s”	15 r”
84	112 y”	126”	49我”
86	115”	129”	50 y”

注:

• 所有90度斜人字弯尺寸都以英寸为单位。
• 焊接应按照作业规范进行。
• 这些90度斜接弯头是在管道规范授权时使用的。
• 仅在满足紧密间隙要求或连接到法兰或连接件时使用“A”尺寸。
• 90度斜口弯材料应与作业管道材料规范类中规定的相同。
• “M”尺寸不包括锥孔长度。
• 除78"、54"、48"和42"外，90度斜接弯头的"M"尺寸必须计算。

90度斜折标准

ASME B31.3 90度斜接接头

镍合金200人字90°管弯头，ASTM A403 SS人字管弯头，Monel人字管弯头，对接人字管弯头，钢人字管弯头批发商，大直径人字管弯头，合金钢对接人字管弯头制造商在孟买，印度。

印度人字弯制造商价目表:

• Awwa c208斜弯平端72" r = 2.5d
  1.00-99.00美元/件
• ASTM A234WPB 90度斜人字弯
  1.00-200.00美元/件
• 不锈钢双斜口弯曲调整到任何角度
  15.00-100.00美元/米
• 斜接的弯曲
  5.00-10.00美元/件
• 碳钢90°人字弯
  5.00-10.00美元/件

制造商人字管弯头，双钢人字管弯头，铜镍人字管弯头出口商，人字管弯头对接，合金20人字管弯头供应商在孟买，印度。
